高周波設計技術者におかれましては
周波数特性で 非常に 苦労されておられることと 思います。

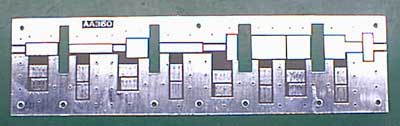

弊社は 高周波用に 基板外周 及び デバイス周辺の エッジスルーホール(ラップ)
基板を 製作しております
一度 製作されました高周波技術者には 絶対 手放すことのできない基板です

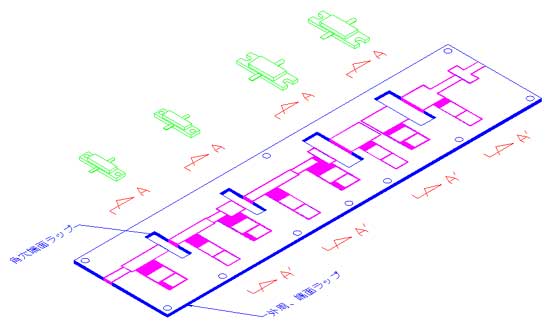

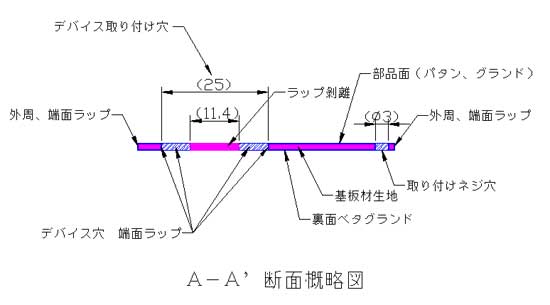

基板の外周 及び デバイスの周辺の エッジスルーホール(ラップ)を行うことにより
優れたグランド性を得ることができ 安定した周波数特性を得ることが 可能です


試作ご希望の方は ご一報ください




高周波用コネクタ 半田付け冶具
